产品数据管理(PDM)技术

2009-08-27 22:05:00作者：来源：

摘要本文说明了产品数据管理（PDM）技术，介绍了PDM开放体系结构，列举了PDM的优点及产品定位。...

1.1 概述

MyPDM系统是企业级的产品信息管理及控制系统，它为企业提供以产品数据为核心的计算机集成环境，使企业各部门、工作组各成员之间可以共享技术信息，有效地支持协同工作、并行工程，并针对当前中国企业的实际情况为企业提供了产品设计过程控制到工程技术图档管理等全方位的解决方案。

MyPDM能够自动跟踪产品的设计过程，管理工程文档资料、监视版本变化、控制检入/检出权限。

MyPDM具有完善的项目管理、工作流程管理、审批管理和严格的权限控制。能够实现审批流程管理和企业内的各种工作流程的配置、控制以及发放，使设计人员能够高效准确地建立和使用产品数据、及时将设计情况发放给其他设计人员或相关领导，并实现在线校对、批阅及审批，大大提高了产品设计工作效率。

MyPDM对于企业缩短产品设计周期、提高产品质量、完善售后服务、降低成本、提高企业竞争力等，将发挥重要作用。

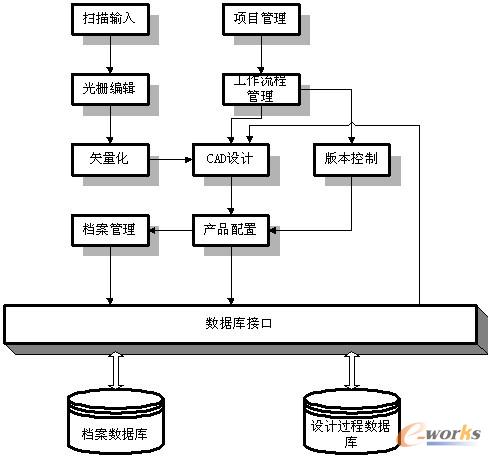

1.2 MyPDM功能结构

1.3 MyPDM的主要功能和特点

1.3.1 项目管理

MyPDM提供强大的项目组织及项目管理的功能，使企业的项目负责人可以方便地分配项目任务、配置参加人员、指定起始及结束时间等，并可随时对项目进行管理、控制、监测项目进行情况

MyPDM提供对产品设计计划的管理和对项目权限的控制。

1.3.2 任务树管理

项目管理生成产品设计的任务信息，依据任务信息的层次结构关系生成任务树并完成任务分配。项目管理者可以根据任务树查看整个项目的任务分配情况，并能方便的直接配置任务树。

1.3.3 设计流程管理

系统提供了瀑式发放和更改管理两种企业组织中最通用的流程。项目管理者可以根据实际工作需要创建串行或并行的设计工作流程。当用户登录到自己的工作区时，系统将自动显示用户任务清单，任务完成后，系统则将根据设定的工作流程将其所完成的设计任务提交到流程中的下一个步骤。系统对设计流程的提交进行自动控制，并能用图形化的方法显示某设计流程的流向状态。

为方便操作，系统提供流程定义模板，其包括常用的流程信息。用户可以直接从流程模板中选取流程或做局部的修改以得到满足需要的流程，并支持对多个用户的流程分配，实现流程有多个替补人员。

1.3.4 产品配置管理与产品树

MyPDM提供良好的产品设计和流程处理环境，用户在设计环境中通过集成的应用软件实现对产品的设计，支持对CAD的几何设计以及对工艺文件、技术文件的管理，并能方便的对归档产品的图档及技术文件进行查询/检索和引用设计。

MyPDM产品配置采用产品配置树的方式，以产品结构为基础，使产品定义数据与产品结构条目(Item)相关联，根据用户的构造规则构造出包含产品各零部件的装配关系、属性关系的产品结构树。通过产品结构树能够生成生产和管理使用的产品零件图号及产品明细表，并自动地生成产品的BOM清单。

MyPDM采用零件库的管理方式，并支持对产品数据的特征信息管理。

用户通过MyPDM提供的强大的查询工具可以方便地访问数枝上的每一个产品的相关信息。产品配置管理能够使企业的各个部门在产品整个生命周期内共享统一的产品配置，并且对应不同阶段的产品定义，生成相应的产品结构视图，如设计视图、装配图和工艺视图等。

产品配置管理能方便地生成产品装配零件清单、标准件清单、通用件清单、外购件清单等多种用户需要的报表，并能管理标准件库、通用件库等用户设计需要的设计信息。

MyPDM系统集成多种流行的CAD系统，包括各种版本的AUTOCAD、MICROSTATION和其他国内专用CAD；集成流行的扫描软件、光栅编辑软件、矢量化软件等多种图纸处理软件系统；系统还集成WINDOWS下的多种常用应用系统，包括WORD，EXCEL等。

1.3.5 产品簇

MyPDM提供产品簇设计来满足多品种、小批量的产品设计，以缩短企业产品上市时间，增强企业在千变万化的市场中的竞争实力。产品簇设计指当产品的某些零件依据市场需求有多种变化时，按照一定的规则将该零件的所有变化都设计成产品中该零件装配位置上的多个零件，每个零件对应一个参数。当确定产品选用某一个参数时，该参数对应的零件即为产品中该零件装配位置上的唯一零件。

1.3.6 版本控制

产品的设计过程是一个信息密集的协作过程，产品及其局部装配件在设计及生产过程中可能会被反复修改多次。MyPDM提供的版本控制的功能，可以在用户更新设计的同时记录产品的旧版本设计，使用户可以方便地查询到产品的更改历史，并且支持对设计过程中的设计修改的版本控制。

系统支持多达9999个版本的管理

1.3.7 工程图档管理

在企业中，围绕着产品保存了大量的图纸、技术说明、材料清单等技术资料，这些都是企业最宝贵的财富。特别是在CAD技术已被广泛使用的今天，如何采用计算机手段，在管理好从CAD系统产生的电子文档的同时，也能对过去积累下来的大量的以纸介质形式保存的技术图纸及资料进行妥善管理，已成为每个企业所面临的急待解决的问题。

MyPDM为企业提供了一个解决工程图档管理问题的全面解决方案，能管理各种电子文件和非电子文件，包括对CAD文件、OA文档通过扫描仪输入的光栅文件、甚至纸介质文档进行有效管理，特别符合中国企业现状。使用户可以随时通过该系统对各类档案实现档案输入、查询检索、浏览及打印输出。通过对档案文件设定密级控制用户对档案文件的查询、调用，确保档案文件不被非法复制。在提供方便、快捷地查询、浏览借阅功能的同时，它的权限控制机制更使技术文档得到更加妥帖的保护。

1.3.8 工程图纸处理

本系统提供大型工程图纸的输入、光栅编辑、矢量化等功能模块的接口，使工程图纸可通过矢量化模块直接进入CAD。能够输入和处理A0加长的建筑图、机械图、地籍图和地理等高线图等多种图纸。

1.3.9 强大的浏览器

MyPDM浏览器分为独立浏览器和内嵌浏览器两种，可浏览200种以上的通用文件格式，除提供对文件的多种浏览操作外，还提供使用手写笔和通用方式对图形等格式的文件进行圈阅和批注。

1.3.10 强大灵活的编码生成器

MyPDM为企业提供灵活的编码系统。用户可依据国家标准、企业标准或行业标准制定编码规则，使用本系统的编码器模块方便、快捷的生成企业、组织所需的编码。

1.3.11 INTERNET远程访问

通过附加的INTERNET接口，用户可以在异地通过INTERNET的EXPLORER访问MyPDM系统，用户可以在异地通过INTERNET的EXPLORER或NETSCAPE浏览器访问图档系统，为实现异地设计提供可能打下坚实的基础，并提供E-mail方式实现文件的发放、获取和在线的帮助服务。

1.3.12 完善的系统管理和安全机制

信息的安全性和完整性是信息系统的一个重要需求，因而，在系统中一方面应能对用户的权限进行严格控制与管理，另一方面应对系统可能出现的故障进行综合考虑，当系统故障时应尽可能恢复到正常状态。

MyPDM系统管理提供完善的用户管理、系统工具、系统日志管理、系统备份与恢复等功能，是企业组织系统管理员的得力助手。

MyPDM提供完善的安全机制，通过定义工作流程的责任人来赋予用户的业务权限；通过定义用户组、角色、工作组控制用户的功能权限；提供图形界面的方式定义用户的功能操作权限。

MyPDM具有完善的审批功能，支持多层审批、授权审批和同层优先审批。用户可通过审批申请临时权限。

1.3.13 符合相应的国家标准

本系统的文件格式和存贮格式应符合国家标准，包括符合国家标准的文件编码摸板，符合国家标准的光盘存贮，符合国家标准的CAD文件管理等。

1.3.14 通用性强、适用面广

适用于多种数据库系统、多种网络协议；能适用于企业、设计院、研究所等单位建立和管理技术档案；工程设计单位的设计管理及协同设计、对旧产品图纸的管理和再利用等方面的应用。

1.3.15 界面

界面友好，采用WINDOWS风格，提供鼠标拖拽和热键，有极强的操作性，使系统易学易用。

1.3.16 系统开放性好、具有良好的可开发性，支持Active-X，Dcom等先进技术

系统能依据用户需要方便集成Windows环境下的多种应用软件。

MyPDM采用流行的三层体系结构，支持企业Internet/Intranet的分布式计算环境。

MyPDM支持流行的开发工具，如PowerBuilder、Delphi、及Sybase的Open Client 或者Oracle 的CDE等，并支持Active-X和Dcom等先进技术。

MyPDM对企业的ERP、OA等系统有统一的接口。

1.3.17 系统具有全面的技术支持和售后服务以及对用户需求的二次开发

我们提供Internet网上再线的技术支持及对用户需求的二次开发

2. MyPDM开放式体系结构

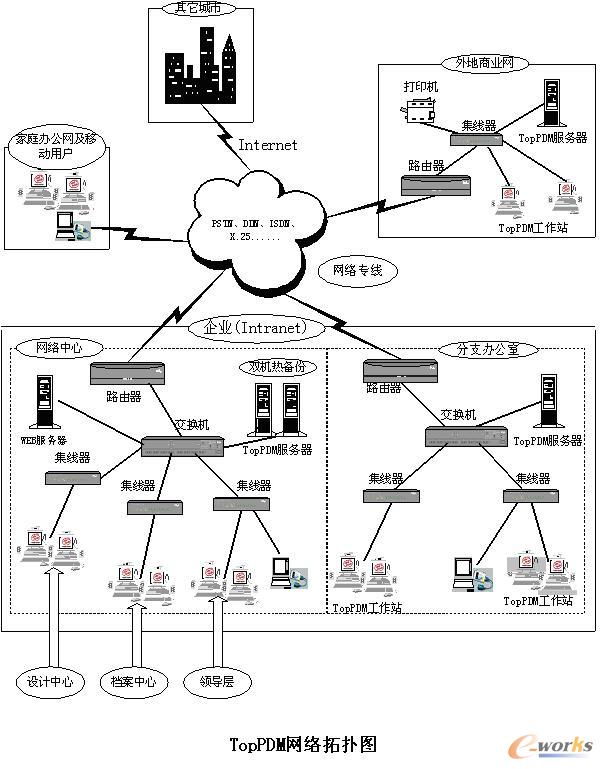

MyPDM以客户/服务器体系结构的为基础，支持分布式的计算环境，能为企业的工程信息管理与过程自动化管理提供统一的支持环境，成为连接企业应用系统及其他系统（如CAD/CAE/CAPP/CAM、MRPⅡ、ERP）的桥梁和纽带。能够适应不同企业中不同部门复杂计算环境及不同功能需求，同时能支持地理分布不同的分公司的信息管理。
