Siemens PLM Software 技术技巧（61）

NX Tips

1. NX 7.0.0 正式发布，欢迎大家下载

    我们很高兴的通知您，NX7已经正式发布并提供下载服务，您可以在Siemens PLM FTP 服务器上下载到软件和帮助文档， NX 7.0.0只提供 Windows XP 32bit 64bit版本。

    所有在维护服务内的NX用户，均可以免费升级到NX7

    请按照下面步骤下载

    Note: 需要有效的server ID

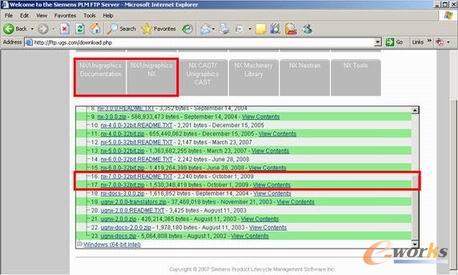

    在IE浏览器中输入地址 URL: <http://ftp.ugs.com/>

    在 Full Product Releases 表中选择 All Siemens PLM Products 链接(或者选择图标 Product Download ).

    选择NX/Unigraphics NX并在对应操作系统中选择下载链接进行下载

2. NX 中国包

    在NX604之后的NX中，我们可以直接调用中国包，以保证NX能够更好地符合中国的各种国家标准。

    中国包中包含:

    符合中国国家标准的用户默认设置.

    符合GB 的制图标准.

    设定符合要求的属性.

    齿轮构造模块.

    设计校验.

    3 种新的中文字体

    GB 标准件.

    新的模板文件.

    NX中国包已经包含在NX604的安装文件中，你可以使用下面方法激活它

    如果你把NX设置成中文界面，中国包会自动激活

        UGII_LANG=simpl_chinese

    如果你不需要中文界面，但是要求激活中文包，可以设置下面环境变量

        UGII_COUNTRY=prc

3. 为什么我的中文 NX604 无法输出PDF

    中文NX604无法通过 Export-->PDF 输出PDF文件是因为cgm2pdf 无法正确的解释 ugii_env_ug.dat 文件.

    附件中我们提供了修正后的ugii_env_ug.dat文件，用户可以直接替换该文件:

    1) 修改附件中的文件ugii_env_ug.txt’ 为 ugii_env_ug.dat

    2) 覆盖$UGII_BASE_DIR/ugii 目录中的对应文件.

    开发部会在NX604MP的补丁中修复这一问题
